ASTM A194 Grade 2H Slotted Castle Nuts DIN 935

High Temperature Carbon Steel Nuts

Slotted Castle Nuts DIN 935

Slotted Castle Nuts DIN 935

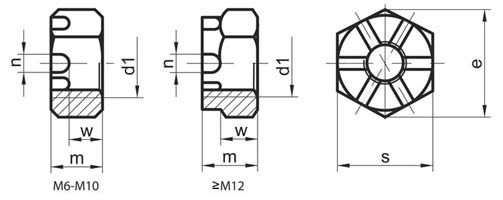

Dimensions of Slotted Castle Nuts DIN 935

d1 s m max w max n min e min
M 4 7 5 3.2 - 7.66
M 5 8 6 4 1.4 8.79
M 6 10 7.5 5 2 11.05
M 7 11 8 5.5 2 12.12
M 8 13 9.5 6.5 2.5 14.38
M 10 16 (17) 12 8 2.8 17.77 (18.90)
M 12 18 (19) 15 10 3.5 20.03 (21.10)
M 14 21 (22) 16 11 3.5 23.35 (24.49)
M 16 24 19 13 4.5 26.75
M 18 27 21 15 4.5 29.56
M 20 30 22 16 4.5 32.95
M 22 34 (32) 26 18 5.5 37.29 (35.03)
M 24 36 27 19 5.5 39.55
M 27 41 30 22 5.5 45.20
M 30 46 33 24 7 50.85
M 33 50 35 26 7 55.37
M 36 55 38 29 7 60.79
M 39 60 40 31 7 66.44
M 42 65 46 34 9 71.30
M 45 70 48 36 9 76.95
M 48 75 50 38 9 82.60
M 52 80 54 42 9 88.25
M 56 85 57 45 9 93.56
M 60 90 63 48 11 99.21
M 64 95 66 51 11 104.86
M 68 100 69 54 - 110.51
M 72 105 73 58 - 116.16
M 76 110 76 61 - 121.81
M 80 115 79 64 - 127.46
M 90 130 92 72 - 144.08
M 100 145 100 80 - 161.02
