ASTM A194 Grade 2H Hex Domed Cap Nuts DIN 1587

High Temperature Carbon Steel Nuts

Hex Domed Cap Nuts DIN 1587

Hex Domed Cap Nuts DIN 1587

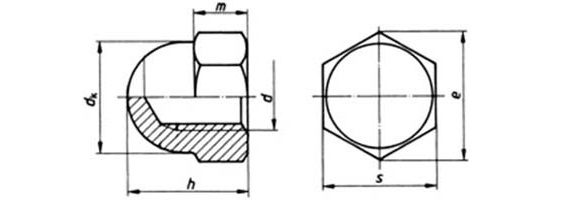

Dimensions of Hex Domed Cap Nuts DIN 1587

d m h s e dk
M3 2.4 7 5.5 6.01 5.5 5.5
M4 3.2 8 7.0 7.66 6.5 7.0
M5 4.0 10 8.0 8.79 7.5 8.0
M6 5.0 12 10.0 11.05 9.5 10.0
M8 6.5 15 13.0 14.38 12.5 13.0
M10 8.0 18 17.0 18.90 16.0 17.0
M12 10.0 22 19.0 21.10 18.0 19.0
M14 11.0 25 22.0 24.49 21.0 22.0
M16 13.0 28 24.0 26.75 23.0 24.0
M18 15.0 32 27.0 30.14 26.0 27.0
M20 16.0 34 30.0 33.53 28.0 30.0
M22 18.0 39 34.0 37.72 33.0 34.0
M24 19.0 42 36.0 39.98 34.0 36.0
M27 20.0 47 41.0 47.30 40.0 41.0
M30 24.0 52 46.0 52.00 42.0 46.0
